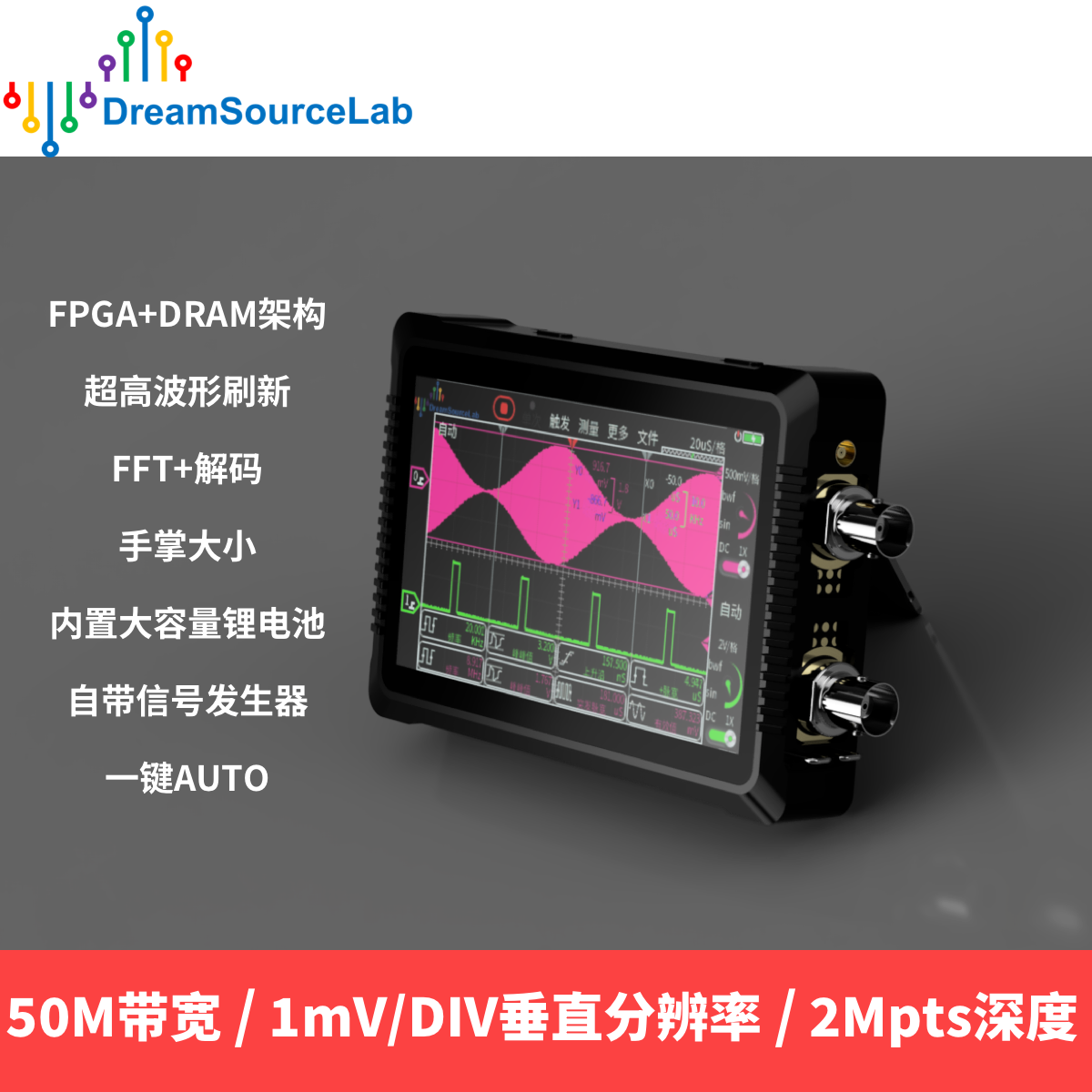

璞石DSTouch DS4T252

¥999.00 ¥699.00

50MHz 模拟带宽

最高 200MSa/s 采样率

最大 2Mpts 存储深度

最小 1mV/DIV 垂直分辨率

支持FFT 频谱分析

支持实时协议解码

支持信号发生器功能

极致便携(117x77x20mm)

1-year warranty

有货

SKU: DST001-DS4T252 分类:

描述

主要特征

  • 双通道
  • 50MHz模拟带宽
  • 最高200MSa/s采样率
  • 最大2Mpts存储深度
  • 最小1mV/DIV垂直分辨率
  • 支持FFT频谱分析
  • 支持实时协议解码
  • 支持信号发生器功能
  • 4.3寸IPS电容触控屏
  • 极致便携(117x77x20mm)
  • 大容量锂电池

外部接口

  • Type-C USB接口(充电/作为U盘连接PC)
  • Mini HDMI (订制的功能扩展接口,非显示扩展)
  • 3个按键(电源/开始-停止/自动)
  • 2个指示灯(电源/充电)
  • 1个MCX接口(信号发生器)
  • 2个BNC接口(标准探头接口+ Pogo Pin扩展触点)
  • 探头补偿测试信号(~1KHz方波+接地端)

充电要求

  • 充电电压:5VDC±5%
  • 充电电流:最大2A

技术规格

垂直系统

模拟带宽: 50MHz
输入耦合: DC or AC
输入阻抗: 1MΩ // ~17pF
垂直灵敏度范围: 1mV/Div to 5V/Div
垂直分辨率: 8bits
最大输入范围: peaks ≤ 200V
直流增益准确度: ±4%
垂直位置: ±4格
垂直偏移: Volts/Div setting                Range after offset
1mV/Div ~ 5V/Div            ±8mV ~ ±40V/Div
共模抑制比(CMRR):
通道隔离度:

水平系统

最大实时采样率(单通道) 200MSa/s
最大实时采样率(双通道) 100MSa/s
时基范围: 5ns/Div to 10s/Div
最高采样率下的采集时长: 10ms(实时)
存储深度: 1Mpts(双通道)
2Mpts(单通道)

触发系统

触发模式: Auto
Normal (ch0, ch1)
触发位置: 0% ~100%采样深度
Holdoff范围: 0 ~ 1 s
触发类型: 边沿(上升/下降)
触发灵敏度: 0 ~ 0.5格
触发电平范围: ±3.75格

波形测量

手动测量: 脉宽/频率/周期
电压幅度
自动测量: 频率 / 周期 / +占空比 / -占空比 / +脉冲数
上升沿 / 下降沿 / +脉宽 / -脉宽 / 突发脉宽
幅度 / 高电平 / 低电平 / 有效值 / 平均值
峰峰值 / 最大值 / 最小值 / +过冲 / -过冲
光标: X轴光标
Y轴光标

波形显示

时域波形: 实时波形
单次采集
X-Y模式: 李萨茹图
余晖模式: 2级动态余晖

波形分析

FFT: 频谱图
频率范围:1Hz – 999MHz
垂直标尺:Linear RMS or DBV RMS
窗函数:Rectangle, Hann, Hamming, Blackman, Flat_top
协议解码: 实时协议解码
支持协议:Uart / I2C / SPI / …
支持格式:十进制 / 十六进制 / ASCII

信号发生

波形类型: 正弦波 / 方波 / 三角波 / 锯齿波
频率范围: 0 – 100KHz (可调)
幅度范围: 0.5V – 3V (可调)
占空比: 10% – 90% (可调)

商品清单

  • 璞石DSTouch DS4T252主机
  • x1 USB 数据线
  • x2 60M带宽探头
  • x1 MCX转BNC信号线
  • x1 便携包
