描述

主要特征

• 4模拟通道
• 8数字通道
• USB 3.0接口
• 50MHz模拟带宽
• 模拟通道最高400MSa/s采样率
• 数字通道最高400MSa/s采样率
• 4Gbits 硬件内存
• 数字通道可调阈值 (0.1v 步进)
• 极致便携(125x84x20mm)
• 运行状态显示屏
• 1年质保

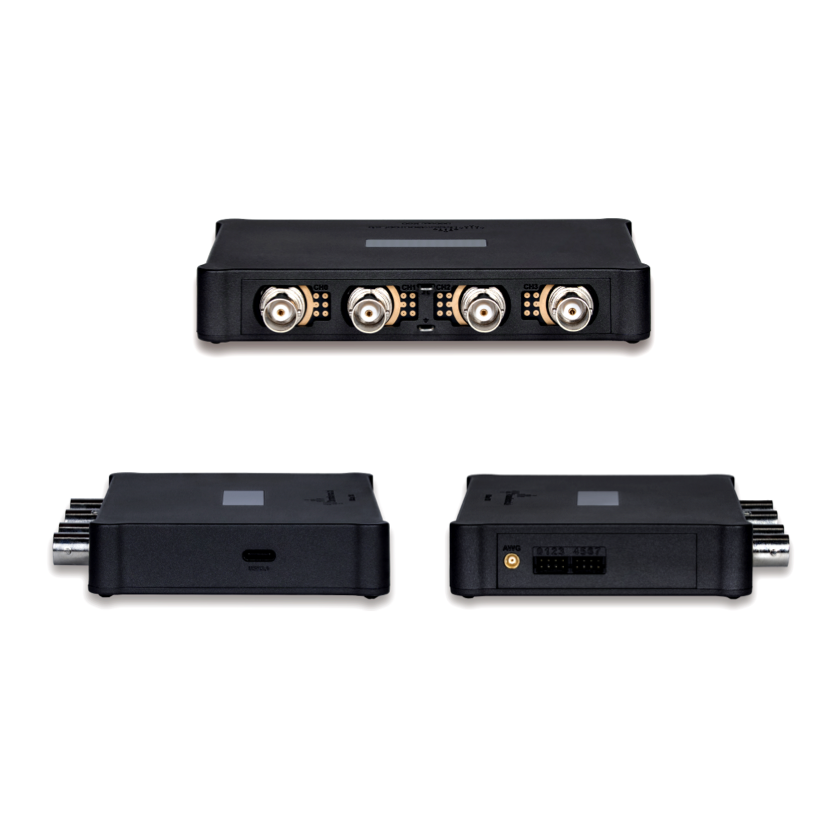

外部接口

• 主Type-C USB 3.0供电/通讯接口
• BNC接口 (标准探头接口)
• 扩展接口 (Pogo Pin 触点)
• 2.00mm 排针接口 (主机端)
• 2.54mm 杜邦接口 (排线端)
• MCX接口

供电要求

• 供电电压：5V_DC±5%
• 功耗：~4W

输入输出端口

	方向	描述	电压范围
主USB 3.0供电/通讯接口	I/O	供电以及PC通讯的主端口	4.75v ~ 5.25v
模拟通道BNC接口	I	连接模拟信号电压探头	-200v ~ +200v (DC+AC)
模拟通道补偿信号	O	3v // ~1KHz 方波输出	—
数字通道 0-7 排线接口	I	连接数字通道屏蔽线	-30v ~ 30v (排线输入端)
MCX接口	O	信号发生器输出端	0V–3V

设计理念

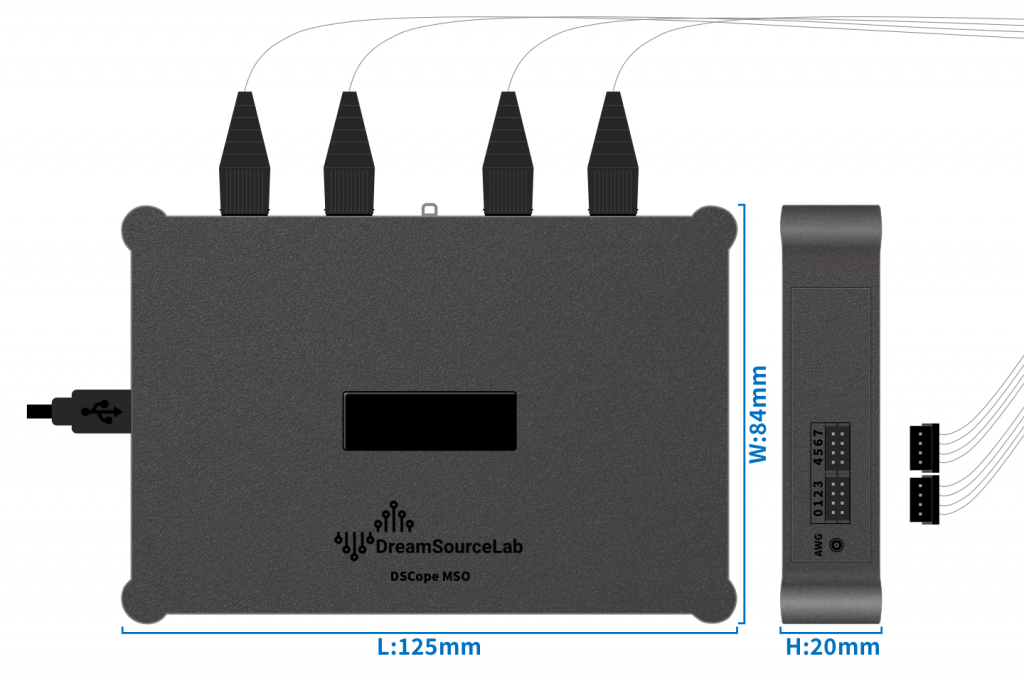

DSCope M454 秉承小身材、全功能、零妥协的设计理念打造工程师的全能口袋实验室。以手掌大小的紧凑机身 (尺 寸:125×84×20mm)，结合 PC 的计算能力与屏幕资源，突破传统台式设备的体积限制，同时保持专业级信号采集性 能。配合支持多任务的全新 PC 端软件 DSWave，实现模拟信号与数字信号的同步采集、触发和协同分析，轻松应对 复杂系统的电路设计与故障排查。

技术规格

垂直系统-模拟通道

模拟带宽：	50MHz
输入耦合：	DC or AC
输入阻抗：	1MΩ // ~16pF
垂直灵敏度范围：	1mV/Div to 5V/Div
垂直分辨率：	8bits
最大输入范围：	peaks ≤ ±200V
直流增益准确度：	±4%
垂直位置：	±4格
垂直偏移：	Volts/Div setting                Offset rang 1mV/Div ~ 5V/Div             ±8mV ~ ±40V/Div
共模抑制比（CMRR）：	—
通道隔离度：	—

垂直系统-数字通道

耐压范围：	-30v ~ 30v (排线输入端)
输入阻抗：	1MΩ // ~16pF
阈值电压范围：	0v ~ 5v (0.1v 步进) 兼容大部分数字逻辑电平 (例如: 5v, 3.3v, 2.5v, 1.8v, 1.5v, 1.2v, 1.0v 等等) ESD 保护

水平系统-模拟通道

最大实时采样率：	400MSa/s (1 通道) 200MSa/s (2 通道) 100MSa/s (4 通道)
时基范围：	10ns/Div to 10s/Div
最高采样率下的采集时长：	10ms（实时） 1s（单次）
最大存储深度：	4Mpts (实时) 400Mpts (单次)

水平系统-数字通道

最大采样率：	400MSa/s (2 通道) 200MSa/s (4 通道) 100MSa/s (8 通道)
最大存储深度：	4Mpts (实时) 400Mpts (单次)
最小可采集脉宽：	5ns
采样精度：	±一个采样间隔 (例如:±10ns@100M 采样率, ±1us@1M 采 样率)

触发系统

触发模式：	Auto Normal (模拟通道/数字通道单通道触发)
触发位置：	1% ~ 99%采样深度
Holdoff范围：	10 ns ~ 1 s
触发类型：	边沿 (上升/下降/任意边沿) 脉宽 (正脉宽大于/正脉宽小于/负脉宽大于/负脉宽小于)
触发迟滞：	0~0.3格
触发电平范围：	±4格

波形测量-模拟通道

手动测量：	鼠标测量:宽度/频率/周期/占空比 光标测量:电压幅度/采样点个数
自动测量：	频率 / 周期 / +占空比 / -占空比 / +脉冲数 上升沿 / 下降沿 / +脉宽 / -脉宽 / 突发脉宽 幅度 / 高电平 / 低电平 / 有效值 / 平均值 峰峰值 / 最大值 / 最小值 / +过冲 / -过冲

波形测量-数字通道

手动测量：

鼠标测量:宽度 / 频率 / 周期 / 占空比 边沿测量:宽度 / 采样点个数 范围测量:边沿个数 / 上升沿个数 / 下降沿个数

波形函数

FFT：	频谱图 FFT长度:：1K ~ 16K 垂直标尺：Linear RMS or DBV RMS 窗函数：Rectangle, Hann, Hamming, Blackman, Flat_top
数学运算：	加/减/乘/除 sqrt / abs / log / log10 / exp / exp10 以上运算任意组合表达式

波形显示

时域波形：	实时波形 单次采集
X-Y模式：	李萨茹图

信号发生器

波形类型：	正弦波/方波/三角波/噪声
波形模式：	基础/调制/扫频/突发
频率范围：	正弦波 / 方波:100mHz – 1MHz 三角波:100mHz – 400KHz
幅度范围：	0mV – 3V (可调)
占空比：	0.1% – 99.9% (该参数受频率设置和最小脉宽限制)
相位：	0°- 360°
最小脉宽：	380ns
最小上升/下降时间：	170ns

系统要求

• Windows 7及以上

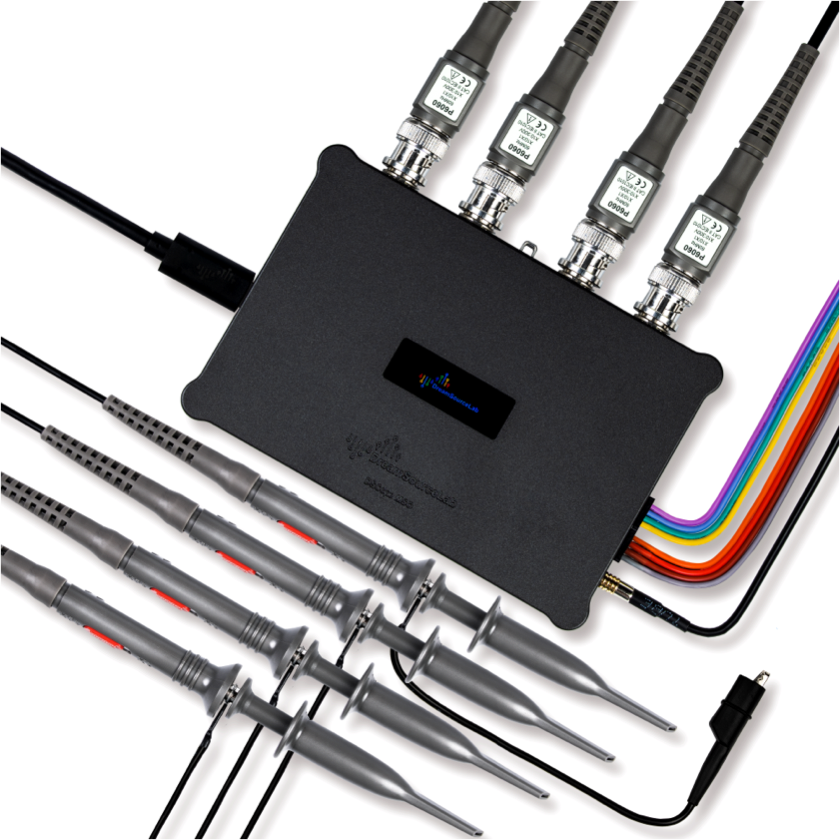

商品清单

• DSCope M454主机
• x1 USB 3.0 数据线
• x4 P6060探头
• x2 4通道分组排线
• x8 信号夹
• x1 MCX转BNC信号线
• x1 便携包
• 软件下载
